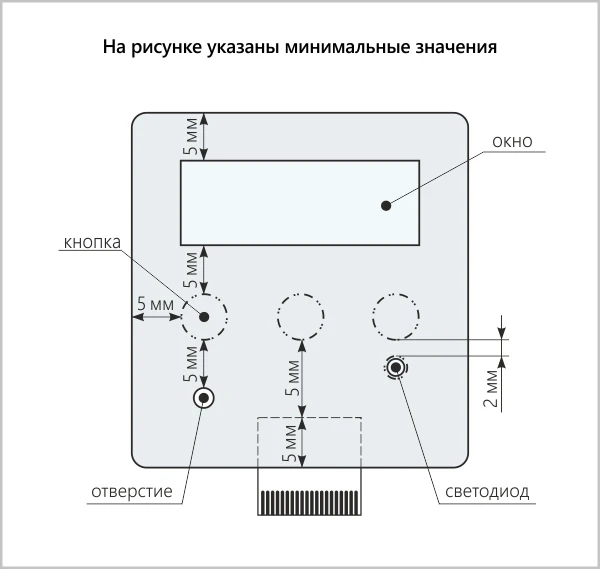

Требования к компоновке элементов пленочной клавиатуры:

  1. Расстояние от края клавиш до края клавиатуры или до края окон или отверстий должно быть не менее 5 мм. В случае эксплуатации изделий в условиях высокой влажности и температуры, рекомендуется увеличить значение до 10 мм
  2. Расстояние между краями соседних клавиш должно быть не менее 5 мм.
  3. Выход шлейфа может располагаться в любом месте клавиатуры, кроме зон расположения компонентов. Главное условие - расстояние от места выхода до края не менее 5 мм (при высокой влажности и температуре рекомендуется увеличить до 10 мм).
  4. Расстояние от края клавиш до места выхода шлейфа не менее 5 мм.
  5. Расстояние между светодиодом и клавишей должно быть не менее 2 мм.
  6. Расстояние от края окна до края клавиатуры не менее 5 мм.
  7. Элементы с подсветкой (зональная подсветка) должны отстоять от края изделия как минимум на 5 мм.



СТАНДАРТНЫЕ ДОПУСКИ И ОГРАНИЧЕНИЯ ПО ГЕОМЕТРИИ

Параметр Значение
Допуск на размеры печатных элементов ±t3/2
Допуск на размеры вырубаемых элементов ±t3/2, но не лучше чем ±0,2 мм
Допуск на размеры вырезаемых лазером элементов ±t2/2, но не лучше чем ±0,1 мм
Допуск на совмещение печати и вырубаемых/вырезаемых элементов ±0,2 мм
Минимальный диаметр отверстия 1 мм
Минимальный радиус углов 1 мм
Максимальный размер клавиатуры 500 х 1100 мм



ПРЕДЕЛЬНЫЕ ОТКЛОНЕНИЯ

Для габаритных размеров
Интервал размеров, мм от 0 до 120 от 120 до 400 от 400 до 750 от 750 до 1200
Допустимые отклонения, мм -0,6 -0,8 -0,9 -1,6
Для линейных размеров
Интервал размеров, мм от 0 до 120 от 120 до 400 от 400 до 700 от 700 до 1200
Допустимые отклонения, мм ±0,3 ±0,4 ±0,45 ±0,8
Для линейных размеров отверстий
Интервал размеров, мм от 0 до 120 от 120 до 400 от 400 до 500 от 500 до 1200
Допустимые отклонения, мм +0,6 +0,8 +0,9 +1,0
Отклонения радиусов скругления
Интервал размеров, мм от 0 до 120 от 120 до 400 от 400 до 500 от 500 до 1200
Допустимые отклонения внешних скруглений, мм +0,3 +0,6 +0,9 +1,0
Допустимые отклонения внутренних скруглений, мм -0,3 -0,6 -0,9 -1,0



ТОЧНОСТЬ ВОСПРОИЗВЕДЕНИЯ ЦВЕТА

Точность первичного подбора цвета зависит от целого ряда факторов. Несмотря на то, что цвет может быть указан по каталогу Pantone или RAL, есть ряд объективных причин, почему не всегда возможно его точное воспроизведение:

  1. Распространенные каталоги Pantone отпечатаны офсетным способом, офсетными красками, на офсетной бумаге.
  2. Краски в составе клавиатуры нанесены на обратную сторону пленки, которая оказывает большое влияние на цвет.
  3. Краски в составе клавиатуры часто перекрывают друг друга (т.е. лежат уже не на белом фоне).
  4. Существует цветовая разница между каталогами Pantone (доходит до 8 единиц ΔE).
  5. Каталоги Pantone выцветают со временем (производитель рекомендует менять их 1 раз в год).

Точность первичного подбора цвета составляет от 3 до 8 единиц ΔE. Точность соблюдения цвета между партиями обычно составляет 3-4 единицы ΔE.

Для полноцветной печати точность воспроизведения цветов определяется цветовым охватом CMYK-модели цифровой печати с учетом оптических характеристик лицевой пленки изделия (прозрачность/матовость).

Если вы заказываете несколько изделий, которые при эксплуатации будут расположены рядом друг с другом (на одном приборе или в одной стойке), сообщайте нам об этом (называйте их комплектом). Мы постараемся обеспечить минимальную цветовую разницу основных цветов, печатая их единым тиражом.
