Пленочные, сенсорные
клавиатуры отечественного
производства

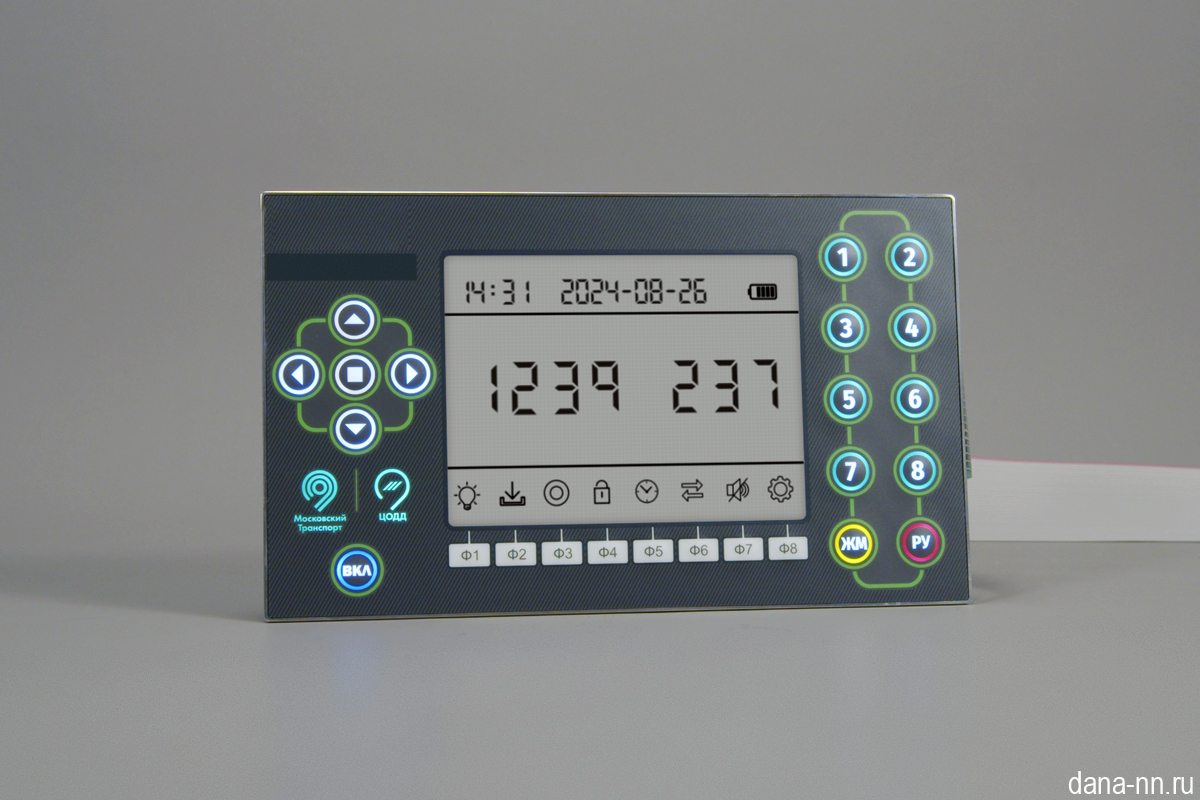

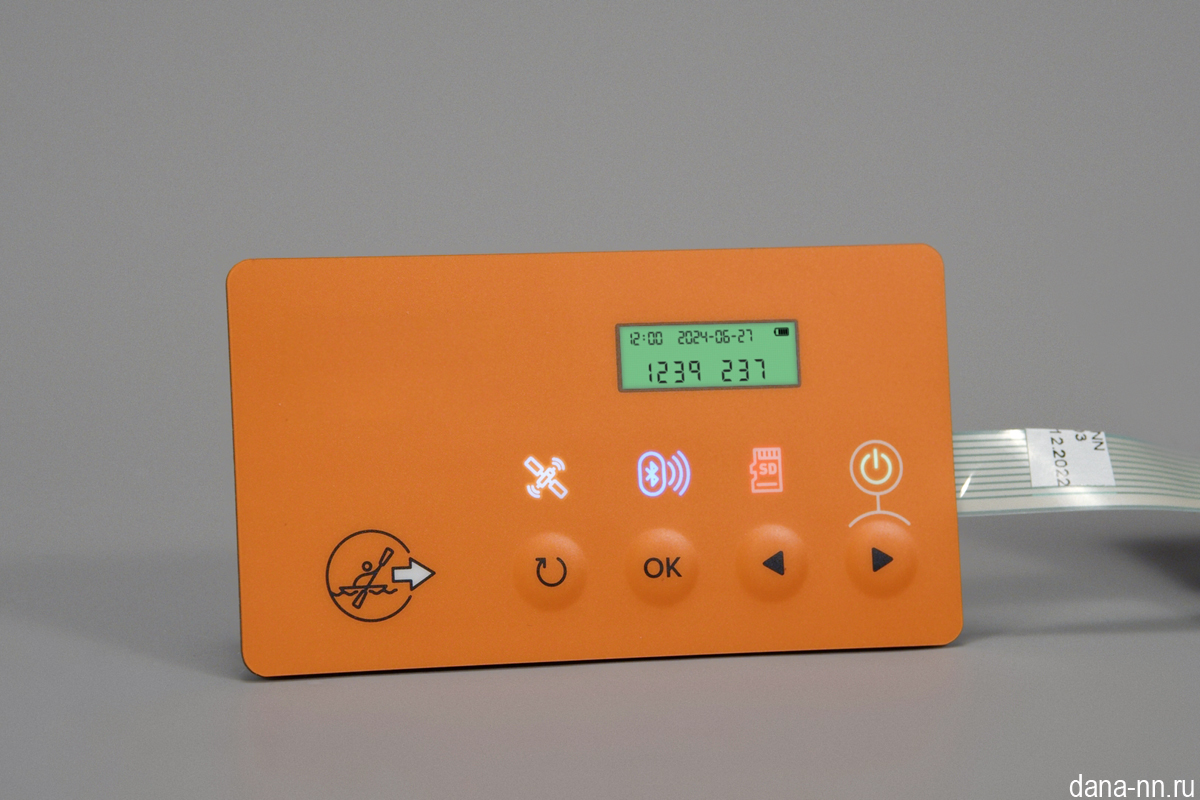

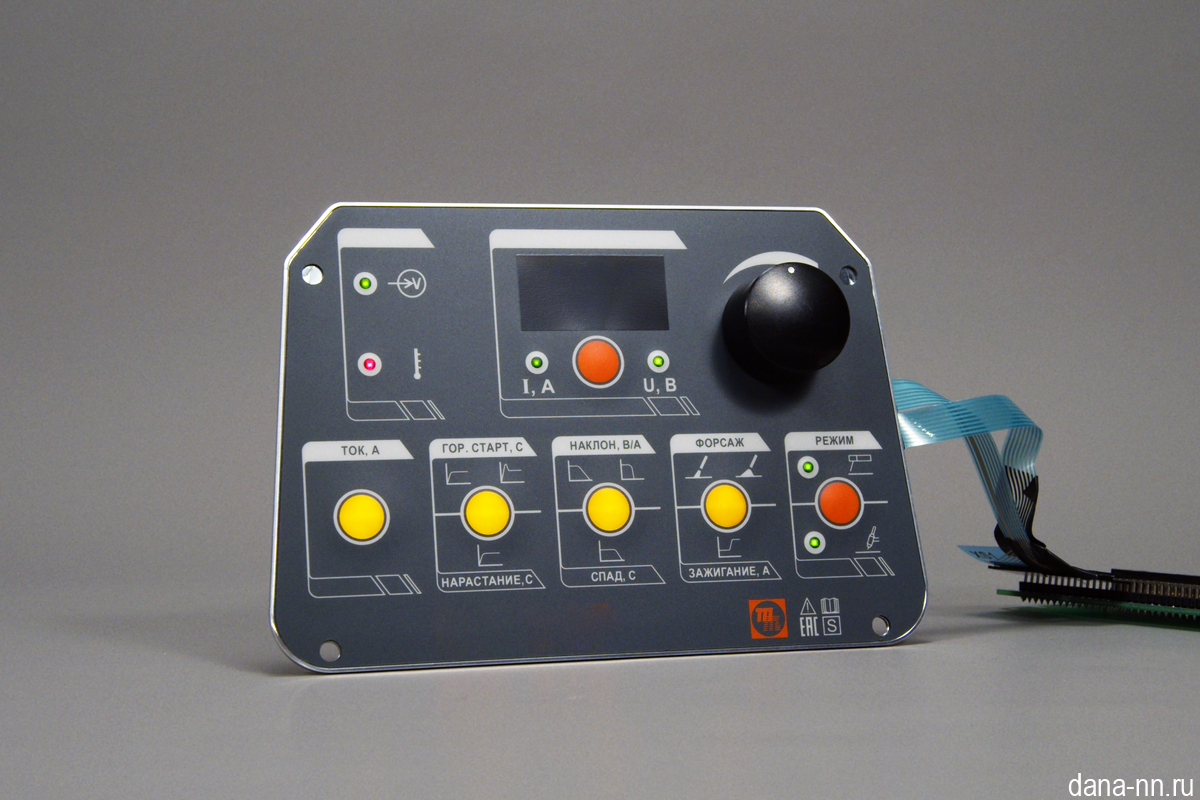

Пленочные клавиатуры со встроенной подсветкой

"Дана Печатная Электроника" применяет собственную технологию встроенной светодиодной подсветки клавиатур и других изделий, которая обеспечивает равномерное свечение элементов, позволяет создавать мульти-зональную подсветку, управлять свечением отдельных зон (вкл\выкл; яркость; цвет). Прирост толщины изделия при интеграции подсветки составляет 0,4-1,0 мм. Яркость подсветки может лежать в пределах от 15 до 3 000 кд\кв.м.

Светодиодная подсветка может быть встроена в пленочные клавиатуры, сенсорные клавиатуры и лицевые панели.

Если Вы хотите использовать подсветку в своем изделии, предварительно ответьте себе на несколько вопросов.

ВОПРОС 1. ДЛЯ КАКИХ УСЛОВИЙ ВНЕШНЕЙ ОСВЕЩЕННОСТИ ПРЕДНАЗНАЧЕНА ПОДСВЕТКА?

Мы разделяем подсветку на "дневную" (с высокой яркостью) и "ночную" (с низкой яркостью). Конструкция изделий в этих случаях разная, число источников света разное, отличаются также некоторые другие параметры.

Дневная подсветка, в общем случае, используется для визуализации режимов работы прибора и реализуется в виде ярких светящихся элементов (цветных контуров вокруг клавиш, отдельных светящихся символов или пиктограмм). Такую подсветку хорошо видно в помещении при дневном освещении (за исключением прямого солнечного света). Ее яркость, в зависимости от размера области свечения и цвета, обычно лежит в пределах 150-250 кд.\кв.м.

Ночная подсветка, как следует из ее названия, позволяет использовать прибор в условиях недостаточной освещенности. В этом случае необходимо обеспечить полное свечение клавиш и их обозначений. Яркость такой подсветки не должна быть очень высокой и обычно лежит в пределах 15-50 кд.\кв.м.

ВОПРОС 2. СВЯЗАН ЛИ РЕЖИМ РАБОТЫ ПОДСВЕТКИ С РЕЖИМАМИ РАБОТЫ ПРИБОРА?

Здесь речь идет о том, является ли подсветка общей для всего изделия и постоянно включенной, или она должна включаться частями (зонами) в зависимости от каких-то условий или событий. Другими словами, общая она или зональная?

Общая подсветка подразумевает самую простую электрическую схему и минимум выводов питания. Ночная подсветка в большинстве случаев является именно общей.

Зональная подсветка подразумевает раздельное управление отдельными контурами (зонами). Управление осуществляет контроллер прибора.

ВОПРОС 3. КАКИЕ ИМЕННО ЭЛЕМЕНТЫ НУЖНО ПОДСВЕТИТЬ?

Если необходимо подсветить надписи на клавишах, то для этого нужно использовать только ночную подсветку  - ведь слишком высокая яркость приведет к их плохой читаемости (особенно при низкой внешней освещенности).

Если нужна подсветка пиктограмм, логотипа или контуров клавиш, то для этого можно использовать как дневную, так и ночную технологии (в зависимости от требований по яркости, размеру областей и других параметров).

ВОПРОС 4. КАКОЕ ПИТАНИЕ ДОСТУПНО В ПРИБОРЕ?

Для питания светодиодной подсветки можно использовать следующие подходы:

  1. Питание стабилизированным напряжением с установкой токоограничивающих резисторов (на плату прибора или на гибридную плату клавиатуры).
  2. Питание напряжением с установкой токового драйвера на плату клавиатуры. Допускает изменение питающего напряжения в широких пределах (5-40VDC).
  3. Питание стабилизированным током. В этом случае потребуются свободные ШИМ-каналы достаточной мощности (на управляющем МК) или дискретный источника тока и группа ключей.

Проектирование изделия в целом и подсветки в частности тесно связано с параметрами питания. В общем случае, чем выше доступное напряжение, тем лучше - обширные области обычно подсвечиваются группой светодиодов включенных последовательно. Также необходимо помнить о мощности источника питания, т.к. например, 20 светодиодов, интегрированных в изделие, потребляют порядка 1,2 Вт. При направлении запроса на изделие с подсветкой, обязательно указывайте параметры источника питания.



УПРАВЛЕНИЕ ЯРКОСТЬЮ

Если для питания подсветки используется источник тока, то управление яркостью подсветки может осуществляться в пределах допустимых токов. В случае питания постоянным напряжением, яркость можно регулировать с помощью ШИМ.

В дополнение к подсветке, возможна интеграция фронтальных светодиодов (одноцветных или двухцветных) для дискретной индикации.

В силу уникальности каждого изделия, привести здесь описание всех возможных параметров и их комбинаций, не представляется возможным. Главное - это изначально (при отправке запроса) наиболее полно описать пожелания к подсветке с учетом информации, приведенной выше. Это станет отправной точкой при проработке Вашей задачи.

По вопросам организации подсветки и ее питания Вы всегда можете проконсультироваться с нашими инженерами.

100% клавиатур проходят приемо-сдаточные испытания по внешнему виду и работоспособности. Вероятность отгрузки нерабочей клавиатуры сведена к минимуму за счет использования автоматических программно-аппаратных комплексов. Принятие решения автоматизировано. Только для прошедшей тест клавиатуры система печатает ярлык, который клеится на шлейф каждого изделия. Он содержит уникальный номер изделия и позволяет проследить историю клавиатуры от партии материалов до табельных номеров всех сотрудников по любой операции. Результаты проверки всех изделий (годных и нет) хранятся в БД.

Параметры светодиодов для подсветки

Цвет Прямое напряжение, В Номинальный ток, мА Яркость, мКд @ 20мА
Зеленый 2,8-3,8 20 560
Белый 2,9-3,6 20 1600
Синий 2,8-3,4 20 224
Красный 1,8-2,4 20 400
Желтый 1,8-2,4 20 350

Типовые электрические характеристики мембранного переключателя

Параметр Формованная клавиша с мембраной
Напряжение 1 VDC - 36 VDC
Ток 1 mA - 100 mA
Мощность (максимальная) 1 Вт
Сопротивление < 100 Ом
Контактное сопротивление 0,1 Ом - 2 Ом
Емкость < 20 pF
Дребезг контакта < 20 ms
Сопротивление изоляции 100 Мом @ 500 VDC

Возможно дополнительно встроить:

Пленочные клавиатуры со встроенной подсветкой

Пьезозвук

Пленочные клавиатуры со встроенной подсветкой

Датчик освещенности

Пленочные клавиатуры со встроенной подсветкой

RFID-антенна

Здесь Вы можете посмотреть примеры изделий – пленочные, сенсорные клавиатуры, клавиатуры с подсветкой, лицевые панели приборов. Каждую фотографию можно увеличить и рассмотреть более детально.

Дизайн, проектирование, типы используемых материалов - важные темы, которые мы постарались описать максимально информативно с примерами в виде изображений с пояснениями, таблицами, схемами. В первую очередь это важно для специалистов, непосредственно занимающихся разработкой и проектированием приборов, в которых могут использоваться или уже применяются пленочные клавиатуры. Всё это можно изучить в наших материалах – просто скачайте их.
