Клавиатуры со встроенным звуком производство Дана-НН

Применение в клавиатурах звуковой индикации позволяет оператору контролировать отклики нажатий клавиш и функционал прибора. Для жестких плат с традиционным монтажом процесс установки звукоизлучателя тривиален, а требуемое звуковое давление создается в резонирующей камере корпуса звукоизлучателя.

При встраивании звукоизлучателя в многослойную пленочную клавиатуру акустический резонатор формируется непосредственно в пленочной структуре, а в качестве излучателей звука применяются сверхплоские пьезоизлучатели. Динамические звукоизлучатели для данных целей не используются ввиду значительных габаритных размеров.

ПАРАМЕТРЫ ЗВУКОИЗЛУЧАТЕЛЯ ПЬЕЗОЭЛЕКТРИЧЕСКОГО

Параметр		Значение
+6 °С …+ 60 °С		Vpp = 5 - 10 В, частота f = 3,5 кГц*, прямоугольный импульс
-40 °С …+6 °С **		Vpp = 10 В, частота f = 3,5 кГц*, прямоугольный импульс

*Если после монтажа изделия у Заказчика резонансная частота изменилась, допускается подбор частоты с учетом смещения резонанса на установленном изделии.

**При понижении температуры менее +6 °С необходимо увеличивать амплитуду питающего сигнала до 10 В для компенсации снижения звукового давления.

Клавиатуры со встроенным звуком Скачать технические параметры звукоизлучателя

Возможно дополнительно встроить:

Датчик освещенности

RFID-антенна

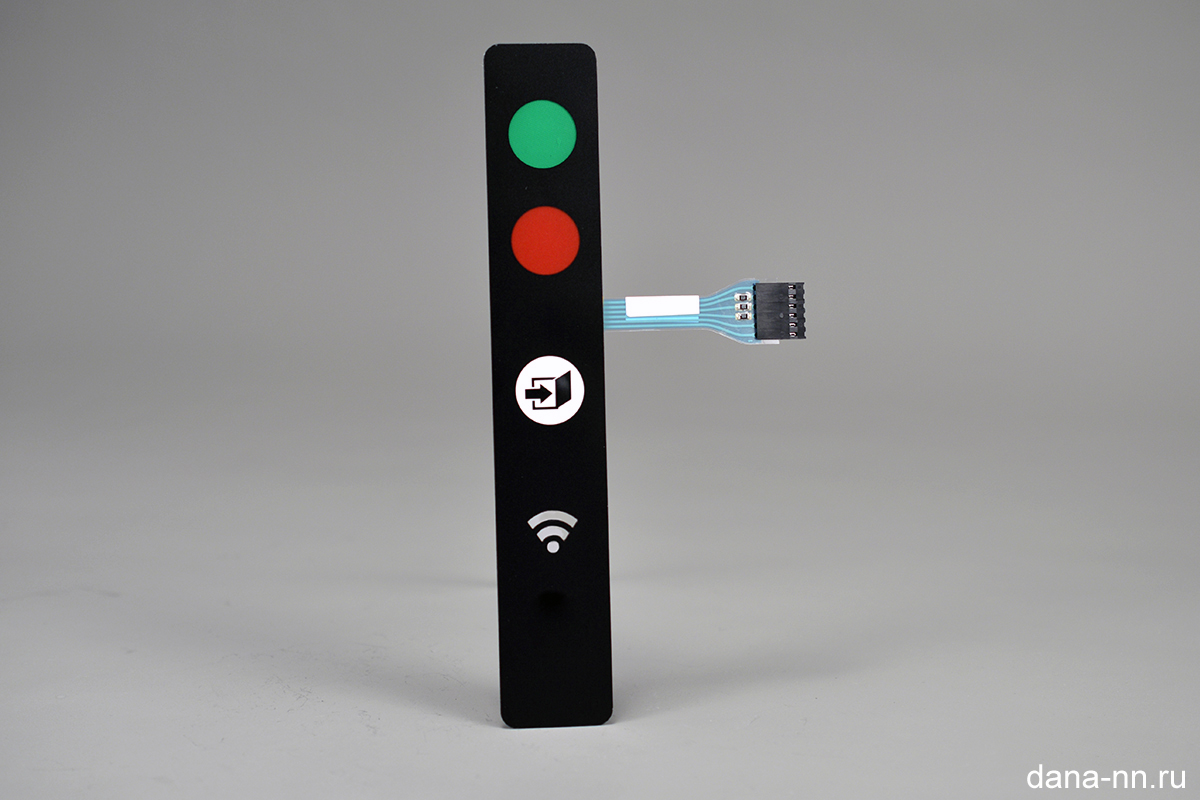

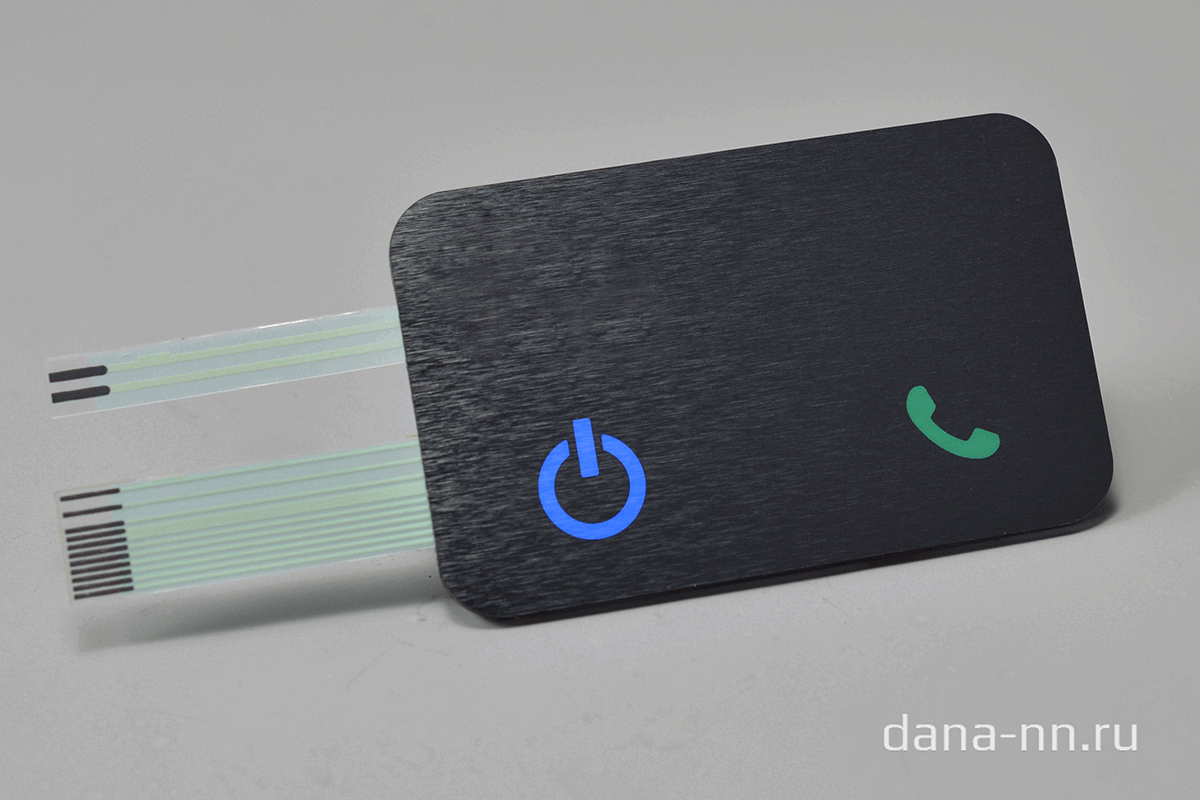

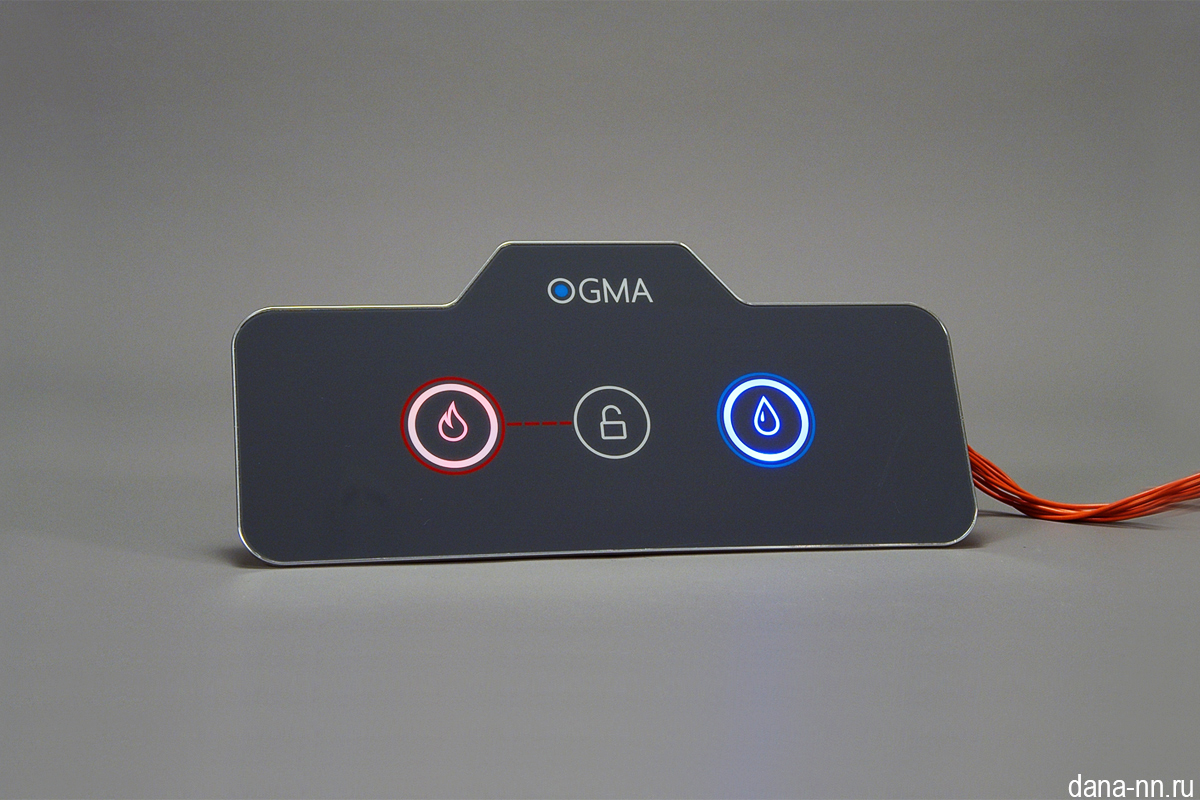

Здесь Вы можете посмотреть примеры изделий – пленочные, сенсорные клавиатуры, клавиатуры с подсветкой, лицевые панели приборов. Каждую фотографию можно увеличить и рассмотреть более детально.
