Клавиатуры с карманами производство Дана-НН

Отделения для сменных надписей (или карманы) — это одна из очень удобных и востребованных опций. Наиболее широкое распространение она имеет у производителей охранных систем, распределенных систем управления с переназначаемыми клавишами, весового оборудования и т.д.

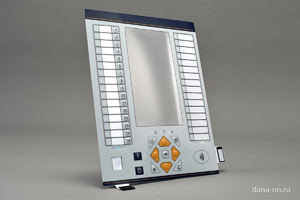

Суть решения состоит в возможности вставлять описание элементов индикации (фото слева) или органов управления (фото справа) под лицевую пленку клавиатуры. Это может делать как изготовитель прибора на этапе производства, так и пользователь во время эксплуатации.

Карманы могут быть любых размеров, а вставка носителя с информацией может производиться как с краев, так и в любом другом месте клавиатуры. Если возможность смены надписи пользователем не предусмотрена, вставка носителя может осуществляться с обратной стороны клавиатуры.

Кроме указанных выше преимуществ, данная опция позволяет сократить номенклатуру заказываемых клавиатур и, как следствие, снизить их стоимость.

Материалы для всатвки с допустимыми толщинами и типами печати

Материал	Офисный принтер	Трафарет	Офсет
Офсетная бумага 80-140 мкм	да	нет	да
Синтетическая бумага 80-150 мкм	да	да	да
Мелованная бумага 60-300 мкм	да	да	да

Типовые электрические характеристики мембранного переключателя

Параметр		Формованная клавиша с мембраной
Напряжение		1 VDC - 36 VDC
Ток		1 mA - 100 mA
Мощность (максимальная)		1 Вт
Сопротивление		< 100 Ом
Контактное сопротивление		0,1 Ом - 2 Ом
Емкость		< 20 pF
Дребезг контакта		< 20 ms
Сопротивление изоляции		100 Мом @ 500 VDC

Возможно дополнительно встроить:

Пьезозвук

Датчик освещенности

RFID-антенна

Здесь Вы можете посмотреть примеры изделий – пленочные, сенсорные клавиатуры, клавиатуры с подсветкой, лицевые панели приборов. Каждую фотографию можно увеличить и рассмотреть более детально.

Пленочная клавиатура с дневной зональной подсветкой кнопок

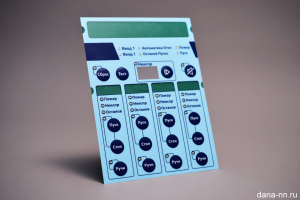

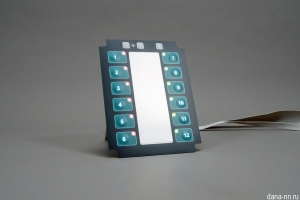

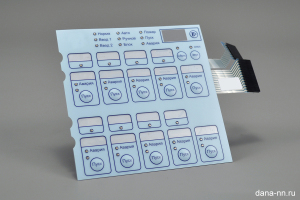

Пленочная клавиатура со светодиодами, дневной общей подсветкой кнопок и карманами для вставки переменной информации

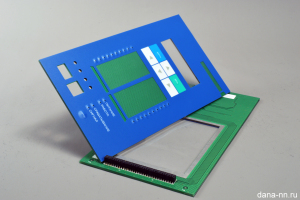

Пленочная клавиатура на жесткой плате с карманами для вставки переменной информации

Пленочная клавиатура с ночной общей подсветкой

Пленочная клавиатура с RFID антенной, встроенным звуком и дневной зональной подсветкой
